Three JS:MeshPhongMaterialを極める-基本編-

2016.03.08

WebGLの人気ライブラリthree.js、今回はMeshPhongMaterialに関して極めたいと思います。

2016年3月現在、three.jsの最新バージョンr74ではマテリアル(材質)の種類が14種類あります(ベースのMaterial含む)。その中でも使うことが多く、かつプロパティ数が多く使いこなすのが困難なMeshPhongMaterial。しかし、しっかりと理解できれば高度な質感をもったオブジェクトを扱うことが出来ます。

プロパティ

MeshPhongMaterialには設定できるプロパティが沢山あります。本当に沢山です。。ざっと羅列してみます。

color: <hex>
specular: <hex>
shininess: <float>
opacity: <float>
map: new THREE.Texture( <Image> )
lightMap: new THREE.Texture( <Image> )
lightMapIntensity: <float>
aoMap: new THREE.Texture( <Image> )
aoMapIntensity: <float>
emissive: <hex>
emissiveIntensity: <float>
emissiveMap: new THREE.Texture( <Image> )
bumpMap: new THREE.Texture( <Image> )
bumpScale: <float>
normalMap: new THREE.Texture( <Image> )
normalScale: <Vector2>
displacementMap: new THREE.Texture( <Image> )
displacementScale: <float>
displacementBias: <float>
specularMap: new THREE.Texture( <Image> )
alphaMap: new THREE.Texture( <Image> )
envMap: new THREE.TextureCube( [posx, negx, posy, negy, posz, negz] )
combine: THREE.Multiply
reflectivity: <float>
refractionRatio: <float>
shading: THREE.SmoothShading
blending: THREE.NormalBlending
depthTest: <bool>
depthWrite: <bool>
wireframe: <boolean>
wireframeLinewidth: <float>
vertexColors: THREE.NoColors / THREE.VertexColors / THREE.FaceColors
skinning: <bool>
morphTargets: <bool>
morphNormals: <bool>
fog: <bool>

はぁはぁ…本当に沢山です。これに加えベースとなるMaterial自体のプロパティもまだまだあります。

どうです？嫌になったでしょう。しかしご安心ください！ほとんどのプロパティはデフォルト値が設定されている為、凝ったことをしない限り半分ほど目にすることはこれが最後でしょう。

設定するにはインスタンスを生成してからでも出来ますが、生成時に下記の様にオプションとして指定することが一般的です。

var material = new THREE.MeshPhongMaterial({
	color:0xffff99,
	specular: 0x999999,
	shininess: 30,
	...
});

var material = new THREE.MeshPhongMaterial({

color:0xffff99,

specular: 0x999999,

shininess: 30,

...

});

ちなみに前まであったmetalプロパティはMeshPhongMaterialでは使えなくなり、MeshStandardMaterialのmetalnessにしろと怒られます。

カラーとライティングを極める

今回は基本編と言う事で、まずはカラーとライティングに関係するプロパティを紹介します。使用するのは以下5つです。

color: 拡散反射光の色（オブジェクトのベースとなる色）。16進数で指定することが多いです。Default-0xFFFFFF
例 | color: 0xAAAA34
specular: 鏡面反射光（ハイライト）の色。16進数で無彩色を指定することが多いです。明るい色ならメタリックに、暗ければプラスティックっぽくなります。Default-0x111111
例 |specular: 0x666666
shininess: 鏡面反射光（ハイライト）の大きさを数値で指定します。値が大きければ鋭く強いハイライトになります。Default-30
例 | shininess: 120
emissive: 発光体の場合の発光色。Default-0x000000
例 | emissive: 0x222200
emissiveIntensity: 発光色の強さを数値で指定します。Default-1
例 | emissiveIntensity: 3

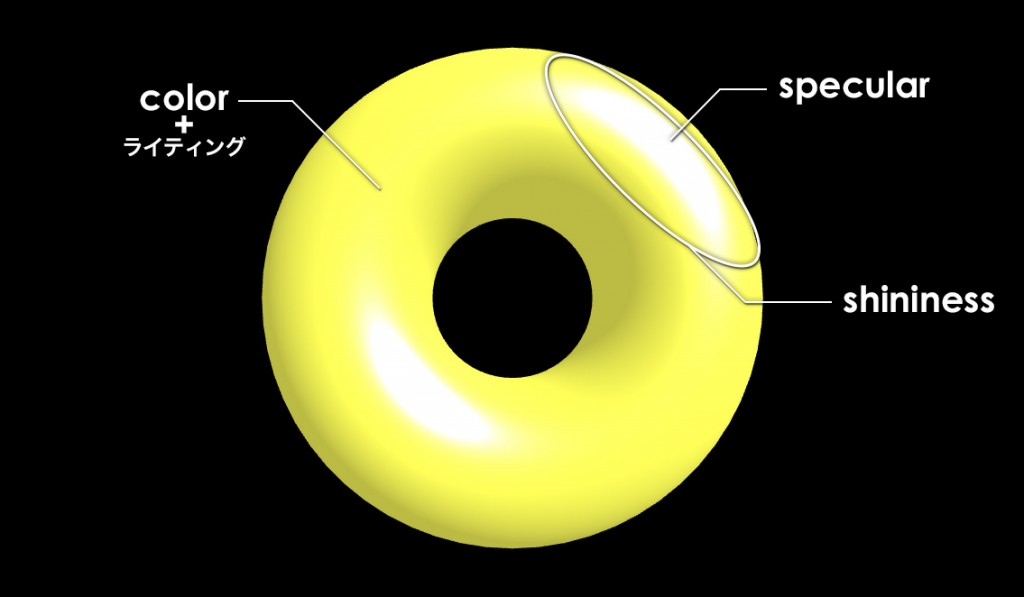

ベースの色(color)と、光の当たっている個所の色(specular)、発光色(emissive)、それぞれの強さ(shininess,emissiveIntensity)のみです。下の画像を見ていただければ、割と直感的に分かりやすいと思います。
